DZE4 Schrankeingang für den unterirdischen Parkplatz des Industrieparks

Projektübersicht

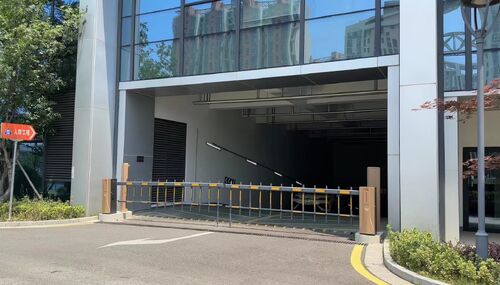

Dieses Projekt ist die Erneuerung der Fahrzeugzugangskontrolle für die Tiefgarageneinfahrt eines modernen Industrieparks. Die Durchfahrtsbreite beträgt 4,5 Meter. Es wird die Schrankenanlage DZE4 mit einem 4,5 m langen Doppelzaunarm und einem federlosen Maschinenkern eingesetzt.
Die Einfahrt ist eine Fahrzeugpassage, die zivile Luftschutzanlagen unterstützt. Der Verkehr besteht hauptsächlich aus PKW mit mittlerem täglichem Verkehrsaufkommen. Das Projekt erfordert langfristige Betriebsstabilität und Ermüdungsbeständigkeit der Ausrüstung. Das Gerät ist in einer Außenumgebung aufgestellt und muss Temperaturschwankungen zwischen Tag und Nacht sowie Staub standhalten.

Schrankenspezifikationen

• Modell: DZE4 Schrankenanlage
• Arm: 4,5 m Doppelzaunarm
• Maschinenkern: federloses Design, keine traditionelle Ausgleichsfeder
• Maximal zulässige Durchfahrtsbreite: 4,5 m
• Betriebstemperaturbereich: -35℃ ~ +70℃
• Schutzart: IP54
• Öffnungs-/Schließzeit: 6 Sekunden

Implementierungshinweise

1. Zivile Fundamente: Vor Ort wird ein Betonfundament errichtet, um den Schrankenschrank horizontal zu befestigen und Vibrationen während des Betriebs zu reduzieren.
2. Arminstallation: Der 4,5 m lange Doppelzaunarm wird abschnittsweise mit angezogenen Befestigungselementen montiert. Horizontale und vertikale Endanschläge des Arms werden vor der Auslieferung voreingestellt.
3. Verkabelung & Inbetriebnahme: Verknüpfung mit dem Fahrzeugerkennungssystem. Öffnungs- und Schließendanschläge werden kalibriert. Die federlose Bewegung beruht auf dem Motordrehmoment zum Ausgleich. Eine Einstellung der Federspannung ist nicht erforderlich, wodurch das Risiko einer Alterung der Feder entfällt.
4. Sicherheitsmerkmale: Integrierte Schleifendetektor-Schnittstelle. Wenn Fahrzeuge unter dem Arm verweilen, wird der Kollisionsschutz ausgelöst.

Betriebsvorteile

Herkömmliche federbalancierte Schrankenanlagen leiden nach wiederholtem Anheben unter Federermüdung und Elastizitätsverlust, was regelmäßige Kalibrierung und Austausch erfordert. Der federlose Maschinenkern DZE4 eliminiert die anfällige Federkomponente, reduziert mechanische Verschleißpunkte und den Wartungsaufwand.
Der 4,5 m lange Doppelzaunarm bietet hohe Sichtbarkeit und warnt Fußgänger und nicht motorisierte Fahrzeuge vor Armbewegungen. Er eignet sich für Einfahrten mit gemischtem Fußgänger- und Fahrzeugverkehr in Industrieparks. Die Ausrüstung arbeitet an dieser Parkhauseinfahrt kontinuierlich, um die täglichen Anforderungen an die Fahrzeugzugangskontrolle zu erfüllen.
